Una ventana óptica puede hacer que un telémetro calificado parezca poco fiable después de la integración. El módulo sigue funcionando, pero el sistema terminado pierde margen de retorno, reporta un eco temprano, recorta el haz o cambia la alineación después de apretar el sellado.
La causa rara vez es “solo el vidrio”. El sustrato, el recubrimiento, el ángulo, la cuña, la apertura libre, la carga de montaje, la contaminación y la geometría transmisor-receptor actúan como una sola pila óptico-mecánica.
El diseño de una ventana óptica para telémetro láser debe hacer coincidir el sustrato y el recubrimiento con las bandas completas de transmisión y recepción, verificar el rendimiento en los ángulos de incidencia reales, dirigir las reflexiones superficiales lejos del receptor, preservar la apertura libre en el peor caso y controlar la tensión de montaje y la contaminación. Valide la ventana de intención de producción en el alojamiento completo antes de liberar el sistema.
Trate la ventana del telémetro láser como un subsistema óptico
Una ventana protectora tiene al menos tres funciones: transmitir el pulso saliente, dejar pasar el débil retorno del objetivo y aislar la óptica interna del entorno. También crea dos superficies reflectantes, añade absorción del material, cambia la posición del haz cuando se inclina y pasa a formar parte de la trayectoria de carga del alojamiento.
Eso significa que la especificación de la ventana no puede ser responsabilidad únicamente del diseño industrial. Los requisitos ópticos, mecánicos, ambientales y de ensayo deben converger en un único plano liberado y un plan de verificación.
Comience con la configuración real del módulo. Registre la longitud de onda del transmisor y su tolerancia, la banda de paso del receptor, la divergencia del haz, el campo de visión del receptor, las ubicaciones de las aperturas, la distancia de la ventana, el rango esperado de ángulos de incidencia y la pila de tolerancias del alojamiento. Nuestra visión más amplia guía de integración del módulo telémetro láser muestra cómo esta decisión sobre la ventana se conecta con el montaje, el diseño térmico, la alimentación, los datos y la verificación final.

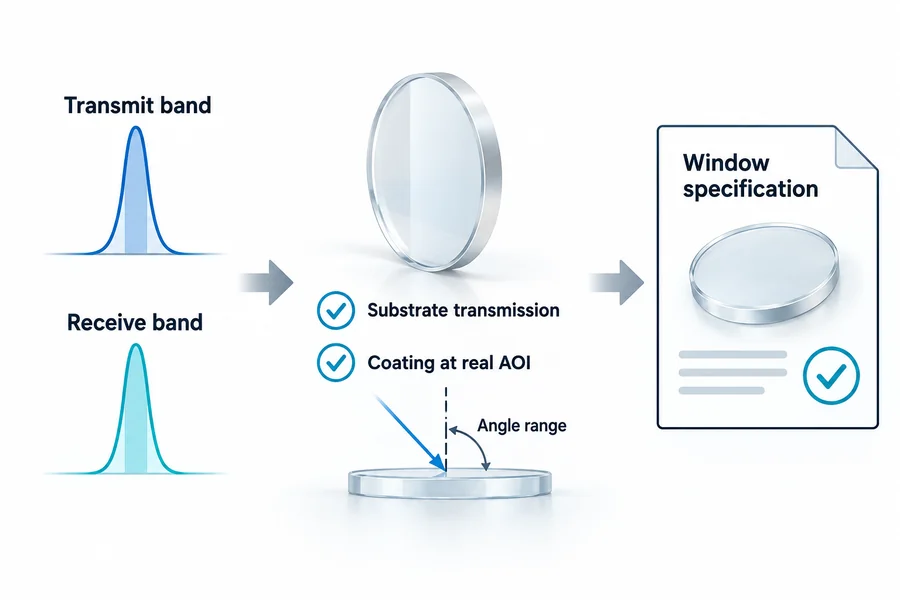

Haga coincidir el material y el recubrimiento con ambas trayectorias ópticas
El sustrato debe transmitir las bandas de operación con una absorción aceptable para el espesor seleccionado. El recubrimiento debe entonces controlar la reflexión superficial en esas mismas bandas y en los ángulos de incidencia que realmente creará el conjunto terminado.
No apruebe una ventana a partir de un único valor de transmisión. Solicite la curva de transmisión del sustrato, la curva de reflectancia o transmisión del recubrimiento, el ángulo de diseño del recubrimiento, los supuestos de polarización cuando sean relevantes, la durabilidad ambiental y la variación permitida en toda la apertura libre. Una ventana de cámara de banda ancha no es automáticamente una buena ventana de telémetro, y un recubrimiento centrado en una única longitud de onda nominal puede no cubrir la tolerancia de la fuente y la banda del receptor con margen suficiente.
Edmund Optics describe la transmisión del material, el índice de refracción, la dureza, la expansión térmica, las especificaciones superficiales y las propiedades mecánicas como entradas vinculadas para la selección de ventanas. Su guía sobre recubrimientos también advierte que el rendimiento puede caer fuera del rango de longitud de onda de diseño. La acción de ingeniería es simple: obtenga las curvas del proveedor para el recubrimiento y el sustrato exactos, y luego revíselas contra la trayectoria óptica completa en lugar de contra el nombre comercial de la banda.
Si la familia de productos puede usar más de una longitud de onda, decida si una única ventana de banda ancha verificada es práctica o si la ventana se convierte en una pieza controlada por configuración. La mejor longitud de onda para los sistemas de telémetro láser es una elección del sistema; la ventana del alojamiento debe seguir esa elección en lugar de limitarla silenciosamente.
Especifique el ángulo de incidencia real, no solo el ángulo nominal
El ángulo importa dos veces. Primero, una placa plano-paralela inclinada desplaza el haz transmitido. Segundo, la respuesta espectral de un recubrimiento de película delgada puede cambiar cuando el ángulo de incidencia y el ángulo del cono se apartan de la condición de diseño del recubrimiento.
Cree un presupuesto angular que incluya la inclinación nominal de la ventana, la tolerancia de apuntamiento del módulo, la variación del dato del host, la cuña de la ventana, la compresión del sellado y la dispersión angular de los rayos transmitidos y recibidos. Verifique los extremos, no solo el rayo central en el CAD nominal.
El proveedor del recubrimiento debe evaluar ese rango completo. La guía técnica de Edmund muestra que aumentar el ángulo de incidencia puede desplazar la respuesta de un filtro de película delgada hacia longitudes de onda más cortas, reducir el rendimiento y distorsionar el perfil espectral. Una ventana de telémetro no es necesariamente un filtro de paso de banda, pero el mismo principio de diseño de película delgada hace que el ángulo de recubrimiento declarado sea una condición importante de compra y validación.

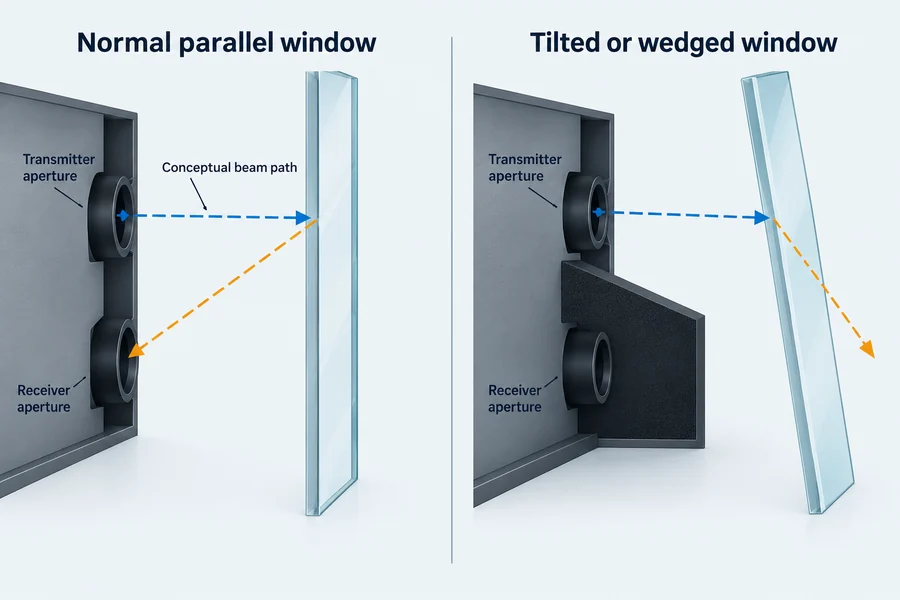

Dirija las reflexiones lejos del receptor
Un recubrimiento antirreflejante reduce la reflexión; no hace desaparecer las dos superficies. Un pulso saliente fuerte puede reflejarse desde la superficie cercana o lejana de la ventana, dispersarse desde un borde o bisel y llegar al receptor antes que el retorno del objetivo. Dependiendo de la temporización y el procesamiento de la señal, esa trayectoria no deseada puede consumir rango dinámico, crear una respuesta temprana o aumentar la carga de rechazo.
Utilice trazado de rayos o un modelo geométrico acotado para seguir la reflexión de la primera superficie, la reflexión de la segunda superficie, la dispersión de borde, la reflexión del bisel y cualquier trayectoria entre las aperturas del transmisor y el receptor. Verifique la pila de tolerancias completa y la región de aceptación del receptor.
La inclinación o la cuña pueden alejar una reflexión especular del receptor, pero cada una también cambia la trayectoria transmitida. La elección final debe equilibrar el rechazo de reflexiones con el desplazamiento del haz, el apuntamiento, el ángulo del recubrimiento, el espacio de empaquetado y la fabricabilidad. Un deflector físico o canales ópticos separados pueden ser más robustos que confiar solo en el ángulo. Nuestra guía sobre diafonía óptica en la integración del telémetro explica cómo aislar la trayectoria no deseada antes de cambiar los umbrales de detección o los filtros de software.
Dimensione la apertura libre a partir de un barrido de tolerancias
Las dimensiones exteriores de la ventana no definen su apertura óptica utilizable. La apertura libre es la región donde el proveedor garantiza el rendimiento óptico declarado. El adhesivo, la junta, el anillo de retención, la pintura, el chaflán de borde, la máscara de contaminación y el bisel del alojamiento pueden reducir aún más la apertura de trabajo.
Proyecte tanto la envolvente del haz del transmisor como el campo del receptor a través de la ventana en todo el apilamiento de tolerancias mecánicas. Incluya el desplazamiento y la rotación del módulo, la posición y el ángulo de la ventana, la compresión del ensamblaje y cualquier ajuste permitido. Mantenga las envolventes proyectadas alejadas del límite garantizado de apertura libre con un margen explícito.
Esta verificación es especialmente importante cuando la ventana está cerca de aperturas separadas de transmisor y receptor. Un pequeño desplazamiento puede recortar una trayectoria antes de afectar obviamente a la otra. El síntoma puede entonces parecer una pérdida de alcance asimétrica o un problema de calibración en lugar de una obstrucción mecánica.
Utilice el bisel y el sello de intención de producción durante la verificación. Una probeta óptica desnuda sobre un banco no puede exponer el recorte causado por la carcasa terminada.
Monte y selle la ventana sin deformarla
La planitud superficial y el error de frente de onda transmitido describen aspectos diferentes de la calidad de la ventana. Los errores superficiales, la inhomogeneidad del material y la tensión de montaje pueden perturbar el frente de onda transmitido. Apretar un retenedor o comprimir una junta de forma desigual puede por lo tanto cambiar el rendimiento incluso cuando la ventana entrante cumplía su certificado.
Defina las superficies de localización, el soporte compliant, el método de retención, la compresión del sello, la línea de adhesivo si se utiliza, el proceso de curado, la secuencia de fijación y el movimiento permitido de la ventana. Evite una unión que utilice el elemento óptico para absorber una gran falta de coincidencia de la carcasa o que lo fuerce contra un asiento desigual.
La expansión térmica también pertenece al apilamiento. La ventana, la celda, el sello y la carcasa pueden expandirse de manera diferente. Verifique que el montaje mantenga el sellado y el comportamiento óptico en el rango de operación requerido sin aplicar tensión no controlada.

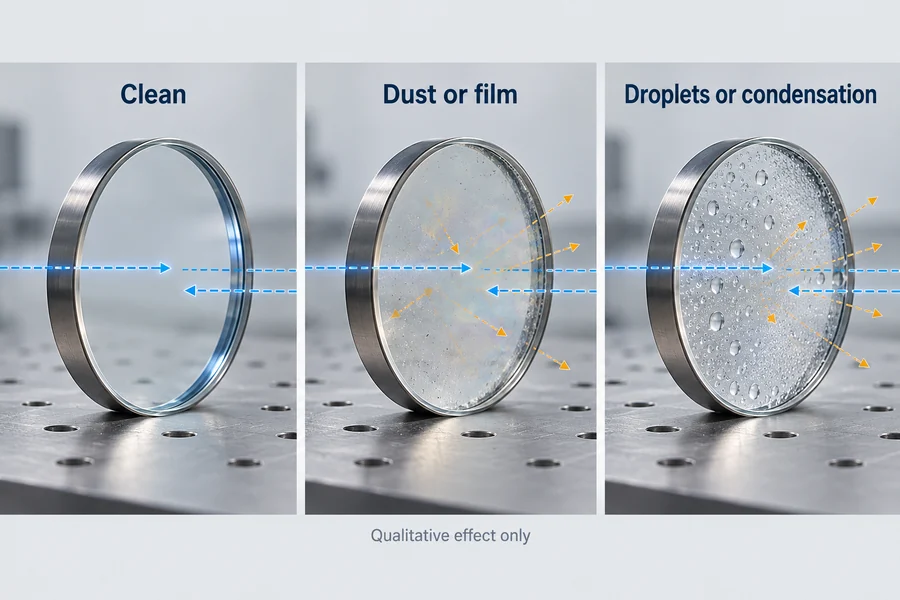

Para ensamblajes civiles e industriales expuestos a la intemperie, planifique cómo el diseño maneja el polvo, las gotas de agua, la película, la condensación, el riesgo de hielo donde corresponda y la limpieza. Un recubrimiento hidrofóbico o duro puede ayudar en un entorno definido, pero debe permanecer compatible con el recubrimiento óptico y el proceso de limpieza. No agregue un tratamiento superficial sin volver a verificar la transmisión, la reflexión, la adhesión y la durabilidad.
Valide el apilamiento completo del telémetro láser con ventana óptica
La validación debe separar la pérdida óptica, la reflexión, el recorte, la alineación, el montaje y la contaminación para que un resultado fallido apunte a una causa física.
Utilice el mismo módulo y configuración de prueba para comparar estos estados:
- módulo sin la ventana anfitriona, estableciendo la referencia controlada;
- ventana de producción suelta en el ángulo y la distancia nominales;
- ventana completamente montada con sello de producción, retenedor, bisel y acabado interno;
- extremos de tolerancia para ángulo, espaciado y posición lateral;
- estados definidos de contaminación y limpieza;
- exposiciones térmicas y ambientales requeridas;
- remedición final después de la exposición y la limpieza.
Registre la salida del transmisor a través del ensamblaje donde el método lo permita, el comportamiento de fondo o de retorno temprano del receptor, las estadísticas de retorno válido bajo una condición de objetivo controlada, el cambio de puntería o de línea de mira, y la inspección visual. Utilice la misma lógica de aceptación antes y después de agregar la ventana.
La flujo de trabajo de prueba de alcance del telémetro láser explica por qué el objetivo, la atmósfera, el estado del instrumento y los criterios de retorno repetido deben permanecer controlados. Aplique esa disciplina aquí para que un cambio de ventana no se confunda con un cambio de objetivo o ambiental.
Coloque los requisitos de la ventana en el paquete del proveedor
Una especificación útil de ventana le dice al proveedor qué debe funcionar, no solo qué pieza fabricar.
| Requisito | Qué definir | Qué verificar |
|---|---|---|
| Bandas ópticas | Rango del transmisor, banda del receptor, condición de polarización si es relevante | Curvas del sustrato y de la ventana recubierta |
| Geometría | Espesor, cuña o paralelismo, ángulo nominal, distancia, apertura libre | Dibujo, metrología, modelo de tolerancias |
| Rendimiento superficial | Planitud, requisito de frente de onda transmitido, calidad superficial | Inspección del proveedor y verificación montada |
| Control de reflexiones | Recubrimiento, baffle, acabado del bisel, trayectorias fantasma permitidas | Revisión de trayectoria de rayos y prueba de retorno temprano |
| Apilamiento mecánico | Asiento, junta, retenedor, línea de unión, par de apriete o proceso de curado | Repetibilidad de ensamblaje y exposición térmica |
| Entorno | Temperatura, humedad, contaminación, limpieza, durabilidad | Método de cualificación e inspección posterior a la exposición |
LUMEXIS diseña y fabrica módulos de telémetro láser a través de nuestra oficina de ingeniería y comercial en Wuxi y nuestra base de fabricación en Taizhou de 14.000 metros cuadrados. Nuestro equipo puede apoyar la revisión de interfaces ópticas, la planificación de tolerancias, el desarrollo de métodos de prueba, el ciclado térmico y la resolución de problemas de integración a través de Servicios de ingeniería OEM.
Los equipos que comparan configuraciones de módulos pueden comenzar desde nuestro de fuentes láser y módulos y solución de alcance láser. Los productos estándar pueden enviarse en tres días cuando se confirma disponibilidad. Los programas personalizados y de marca privada utilizan requisitos ópticos, mecánicos, ambientales y de plazo específicos del proyecto.
Preguntas frecuentes
¿Una ventana óptica reduce el alcance del telémetro láser?
Puede reducir el margen del sistema mediante absorción, reflexión superficial, recorte, dispersión, contaminación o diafonía del receptor. El efecto no puede predecirse a partir de un único valor de transmisión genérico. Evalúe el sustrato exacto, el recubrimiento, el espesor, el ángulo, la apertura, el montaje, la condición del objetivo y el comportamiento del receptor en la carcasa completa.
¿Debe inclinarse una ventana de telémetro láser?
Una inclinación controlada puede dirigir las reflexiones especulares lejos del receptor, pero también desplaza el haz transmitido y cambia el ángulo de incidencia del recubrimiento. Elija la inclinación a partir de un análisis de trayectoria de rayos y tolerancias, luego verifique el ensamblaje montado. No copie un ángulo fijo de otro diseño.
¿Es mejor una ventana en cuña que una ventana paralela?
La cuña separa las reflexiones de la superficie frontal y trasera, lo que puede ayudar a controlar las trayectorias fantasma. También introduce desviación angular y un control de orientación más estricto. La mejor opción depende de la geometría del receptor, el presupuesto de apuntamiento, el recubrimiento, el espacio del paquete, la capacidad del proveedor y el método de verificación.
¿Qué tan grande debe ser la apertura libre?
Lo suficientemente grande para la envolvente del haz del transmisor y el campo del receptor en cada posición y ángulo permitidos, con margen desde el límite de apertura libre garantizado por el proveedor y desde el bisel, la junta, el adhesivo y el chaflán. Determínela a partir de un barrido de tolerancias en lugar de solo el diámetro nominal de apertura del módulo.
¿Cuándo debe incluirse la ventana en las pruebas del telémetro?
Use una referencia sin ventana para aislar el módulo, pero realice la aceptación final con la ventana, el recubrimiento, el montaje, la junta, el bisel y el acabado interno previstos para producción instalados. Vuelva a verificar después de las exposiciones relevantes a temperatura, contaminación, limpieza y condiciones ambientales.
